Rfid Nedir

Radyo Frekansı ile Tanımlama Radio Frequency Identification teknolojisi, radyo frekansı kullanarak nesneleri tekil ve otomatik olarak tanıma yöntemidir. Rfid, temel olarak bir etiket ve okuyucudan meydana gelir. Rfid, “Radyo Frekansı Tanımlama” nın kısaltmasıdır ve Rfid etiketlerinde veya akıllı etiketlerde kodlanan dijital verilerin, radyo dalgaları aracılığıyla bir okuyucu tarafından okunan bir teknolojiyi ifade eder. Rfid, bir etiket veya etiketteki verilerin, bir veri tabanında depolayan bir cihaz tarafından yakalanmasındaki barkodlamaya benzer. Ancak Rfid, barkod varlık izleme yazılımı kullanan sistemlere göre çeşitli avantajlara sahiptir. En dikkat çekici olanı, Rfid etiketi verilerinin görüş alanının dışında okunabilmesidirç. Oysa ki, barkodların optik bir tarayıcı ile hizalanması gerekir. Bir Rfid çözümü uygulamayı düşünüyorsanız, bir sonraki adımı atın ve bir DTB Digital Rfid Uzmanına başvurun.

Rfid Nasıl Çalışır

Rfid, Otomatik Tanımlama ve Veri Yakalama (OTVT) olarak adlandırılan bir grup teknolojiye aittir. OTVT yöntemleri nesneleri otomatik olarak tanımlar, bunlar hakkında veri toplar ve bu verileri insan müdahalesi olmadan ya da çok az müdahale ile doğrudan bilgisayar sistemlerine girer. Rfid yöntemleri bunu başarmak için radyo dalgalarını kullanır. Basit bir seviyede, Rfid sistemleri üç bileşenden oluşur: bir Rfid etiketi/akıllı etiket, bir Rfid okuyucu ve bir anten. Rfid etiketleri, Rfid okuyucusuna (ayrıca sorgulayıcı olarak da adlandırılır) veri iletmek için kullanılan bir entegre devre ve bir anten içerir. Okuyucu daha sonra radyo dalgalarını daha kullanılabilir bir veri biçimine dönüştürür. Etiketlerden toplanan bilgiler daha sonra bir iletişim ara yüzü yoluyla bir ana bilgisayar sistemine aktarılır, burada veriler bir veri tabanında saklanabilir ve daha sonra analiz edilebilir.

Rfid Etiketler

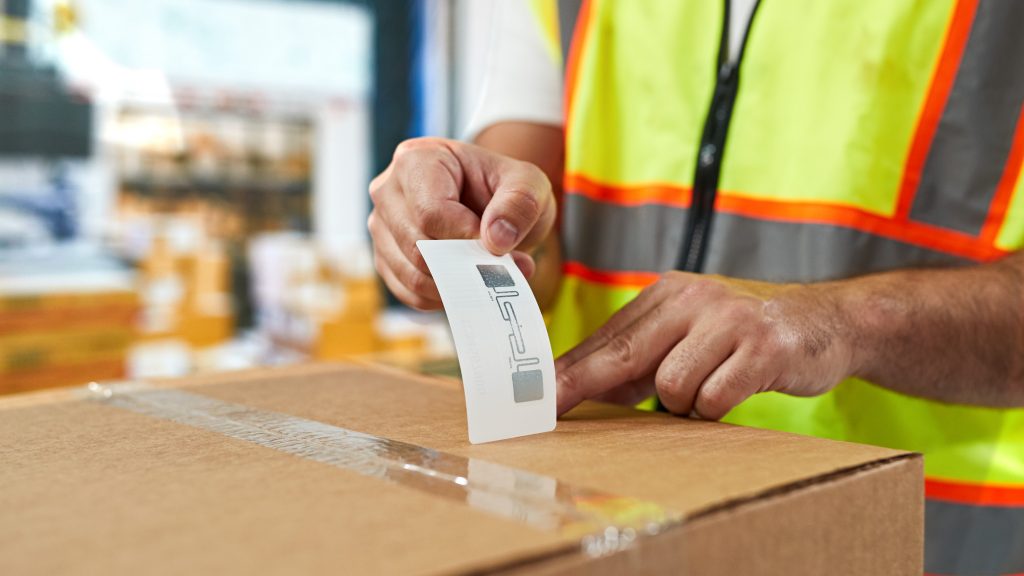

Akıllı etiketler hem Rfid hem de barkod teknolojilerini içerdikleri için Rfid etiketlerinden farklıdır. Rfid etiket kakmalı gömülü yapışkan bir etiketten yapılmıştır ve ayrıca bir barkod veya diğer basılı bilgiler de içerebilir. Akıllı etiketler, masaüstü etiket yazıcıları kullanılarak isteğe bağlı olarak kodlanabilir ve yazdırılabilirken, Rfid etiketlerinin programlanması daha fazla zaman alır ve daha gelişmiş ekipman gerektirir.

Rfid Antenler

Yukarıda belirtildiği gibi, bir Rfid etiketi bir entegre devre ve bir antenden oluşur. Etiket ayrıca parçaları bir arada tutan ve çeşitli çevre koşullarından koruyan koruyucu bir malzemeden oluşur. Koruyucu malzeme uygulamaya bağlıdır. Örneğin, Rfid etiketleri içeren çalışan kimliği rozetleri tipik olarak dayanıklı plastikten yapılır ve etiket plastik katmanları arasına yerleştirilir. Rfid etiketleri çeşitli şekil ve boyutlarda gelir ve pasif veya aktiftir. Pasif etiketler, daha küçük ve uygulanması daha ucuz oldukları için en yaygın kullanılan etiketlerdir. Pasif etiketlerin veri aktarabilmeleri için Rfid okuyucu tarafından “çalıştırılması” gerekir. Pasif etiketlerin aksine, aktif Rfid etiketlerinde yerleşik bir güç kaynağı (ör. Pil) bulunur ve böylece her zaman veri aktarmalarını sağlar.

Rfid Frekans Aralıkları

Rfid, düşük frekans (LF) 125–134 kHz, yüksek frekans (HF) 13.56 MHz, ultra yüksek frekans (UHF) 860–960 MHz, 2.45 GHz ve süper yüksek frekans (SHF) 5.8 GHz frekanslarında kullanılabilmektedir.

Rfid Düzenlemeleri

Her ülke kendi radyo spektrumunun kullanımı düzenlemektedir. Avrupa’daki spektrum kullanımını düzenleyen Avrupa Posta ve Telekomünikasyon Birliği (European Conference of Postal and Telecommunications Administrations – CEPT) [1], UHF Rfid için Eylül 2004’te oybirliği ile yeni bir Avrupa Standardına karar vermiştir. Bu standart (ETSI EN 302 208) ETSI8 Haziran 2011 tarihinde Library of Congress sitesinde arşivlendi‘den sağlanabilir.

Rfid Frekansları

Bu standart Rfid’nin 865 – 868 MHz frekans bandında, “Söylemeden Dinle” (LBT) protokolü ile 2 Watt’a varan güç seviyeleri ile kullanılmasını öngörmektedir. Bu standart pek çok Avrupa ülkesinde kabul edilmiş ve yerel düzenlemelere yerleştirilmiştir.

Rfid Standartları

Türkiye’de ise, 06.03.2004 tarihli ve 25394 sayılı Resmi Gazetede yayınlanan “Kısa Mesafe Erişimli Telsiz Cihazlarının (KET) Kurma ve Kullanma Esasları Hakkındaki Yönetmelik” uyarınca, Rfid sistemleri 865.6 – 867.6 MHz frekans bandında maksimum 500 mW (0.5W) güç seviyesi ile uygulanabilmesi onaylanmıştır. Daha sonra 16 Mart 2007 tarihli Resmi Gazete’de yayınlanan yeni KET yönetmeliği ile 865.6-867.6 MHz. bandı arasında kullanım gücü 2 Watt olarak yenilenmiş ve Avrupa standartlarına çekilmiştir.

Rfid Uygulama Alanları

Rfid teknolojisi birçok sektörde kullanılabilir. Büyük alışveriş merkezlerinde, zincir marketlerde, hayvan takiplerinde, havayolları-kargo şirketlerinde kullanılan örnekleri vardır. Bu teknoloji ile şirketlerin avantajları; zamanla azalan insan gücü maliyeti, otomatikleştirilmiş stok kontrolü, ürün takibi ve anında ulaşılabilen envanter bilgisidir. Ayrıca Rfid sayesinde şirketlerin iş süreçleri hızlanacak ve ihtiyaç duyulan gelişmiş raporlar hızlı ve doğruluğu yüksek bir şekilde oluşturulabilecektir.

Rfid Sensörler

Rfid teknolojisi ayrıca sensörlerle birlikte de yürütülebilen bir teknolojidir. Şirketler; sıcaklık, hareket, radyasyon ölçen sensörlerle Rfid etiketlerini birlikte kullanılarak çeşitli uygulamalar geliştiriyorlar. Örneğin, Rfid etiketleri tedarik zincirindeki hareketli kutuların uygun sıcaklıkta olup olmadığını kontrol edebilir.

Endüstri 4.0

Geleneksel olarak, üretimdeki odak kesikli üretim üzerinedir. Seri üretimin olmadığı bu üretim şekli, yavaş olduğu gibi teknolojiden de uzaktır. Günümüzde ise Endüstri 4.0 devrimiyle, endüstrinin dijitalleşmesi hedeflenmektedir ve bunun için çeşitli teknolojiler kullanılmaktadır. Tahmin edildiği üzere böyle bir teknoloji, endüstriyel uygulamalarda yerini almış bulunmakta ve hızlıca da kullanım alanı genişlemektedir. Hatta Rfid teknolojisinin ilk kullanım alanı endüstriyel uygulamalardır. Bu tür uygulamalarda çoğu zaman mevcut endüstriyel makinalar ile Rfid okuyucuların entegre edilmesi sayesinde otomasyon sistemine Rfid teknolojisinin de katılması amaçlanmıştır.

Fabrikalar

Fabrikalarda üretimde kullanılan makinelerin kendi başına Endüstri 4.0’a uyumlu olması yeterli değil tabii ki. Aynı zamanda bakım ve ölçüm ekipmanlarının da Endüstri 4.0’a uyumlu olması gerekiyor. Makine bakımı konusunda portatif el aletleri üreten Prüftechnik bu sene Endüstri 4.0’a uyumlu bir Lazerli Kaplin ayar cihazını piyasaya sürdü. Bu cihaz şimdiye kadar alışılmışın dışında bir süreç yürütülmesini sağlayacak gibi görünüyor. İçinde bulunan Rfid okuma ünitesi ve buluta bağlanabilme özelliği ile cihaz hem tesislerin bakım süreçlerini hızlandırıyor hem de raporlamaların doğru ve akıcı ilerlemesini sağlıyor. Örneğin, titreşim analizleri neticesinde makinelerde hizasızlık tespit edilip hizalanma yapılması rapor edilmişse bu talimat buluta aktarılabiliyor; makine adı, konumu ve teknik verileri bulut aracılığı doğrudan lazerli kaplin ayar cihazına gönderilebiliyor. Cihazın üzerinde talimatı algılayan operatör, makinedeki Rfid sisteminden doğru makinede olduğunu anlıyor. Gerekli ölçümleri alıp el aletinin direktifleri doğrultusunda hizalamayı gerçekleştirebiliyor. Yapılan düzeltme anında raporlanıp bulut sistemi üzerinden bakım yöneticisine gönderilip görevin tamamlandığı bilgisi işleniyor.

RFID

Radyo dalgalarını kullanarak her bir ürünü tek tek tanımlayabilen bir sistemdir. Radyo dalgaları kullanılarak yapılan tanımlamada malzemenin doğrudan görüş hattında olması gerekmemektedir.

Rfid Reader

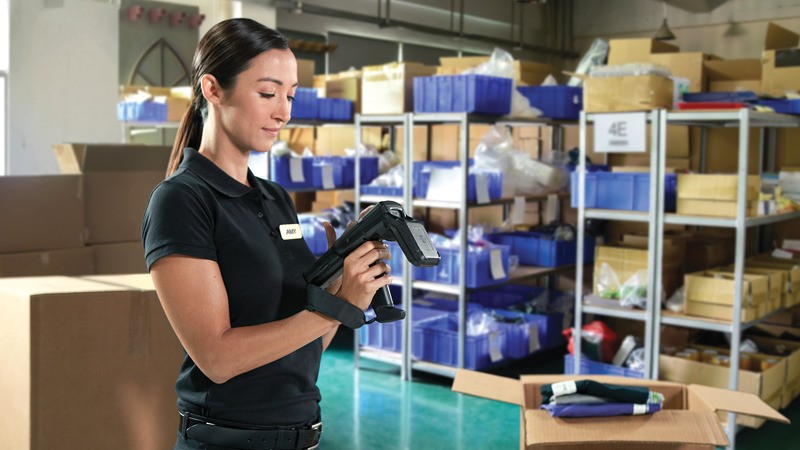

Aynı zamanda sorgulayıcı olarak da adlandırılır. RFID okuyucuları, radyo dalgaları vasıtasıyla RFID etiketleri ile iletişim kurarlar ve aldıkları bilgileri sayısal ortam olarak bilgisayara aktarırlar.

Rfid Anten

Elektromanyetik dalgaların alınması veya gönderilmesi için kullanılan aygıt.

Rfid Frekansı

Radyo temelli teknolojiler için çalışma değeridir. RFID kullanımı için frekanslar düşük, yüksek, ultra yüksek ve mikrodalga frekans bandı olarak 4’e ayrılmıştır. Her frekansın kendine ait üstün ve zayıf yönleri vardır. Okuma uzaklığı, etiket boyutu, elektronik gürültüye karşı direnç gibi.

UHF Rfid

RFID kullanımı için ayrılmış çok (ultra) yüksek frekans bandıdır. UHF RFID bilgiyi düşük ve yüksek frekanstan daha hızlı gönderebilir. UHF RFID, palet veya koli düzeyinde stok tâkip uygulamalarında kullanılmaktadır. UHF RFID özellikleri daha büyük etiketler ve daha uzun okunabilme mesafesi olarak göze çarpmaktadır. El terminallerinde yaklaşık 2-3 feet, sabit okuyucularda 9 feet kadar.

HF Rfid

13.56 Mhz radyo frekansını kullanan RFID sistemidir. Özellikleri orta büyüklükte etiketler ve buna bağlı olarak iyi okuma mesafesidir. Amerika’da 13.56 Mhz etiketleri genelde el okuyucusu kullanılırsa 3-4 inç’den, sabit okuyucu kullanılırsa 4-6 feet’den okunabilmektedir.

LF Rfid

RFID kullanımı için ayrılmış düşük band frekans değeridir. Genel olarak zayıf yanları, mâliyeti ve düşük veri transfer hızıdır ve bu yüzden aynı anda birçok etiketi okuma yeteneğine sahip değildir.

Rfid GTAG

European Article Numbering Association (EAN) ve Uniform Code Council (UCC) tarafından UHF RFID Sistemlerinde tedârik zinciri izleme uygulamalarında kullanılmak üzere geliştirilen bir standarttır.

EPC

Auto-ID Merkezi tarafından geliştirilen 96 bitlik bir standart koddur. Her bir ürünü tek tek tanımlayabilmek için üretilmiştir. EPC’nin bellek kapasitesi, ürün üreticileri, ürün kategorisi ve ürüne ait bilgiler olmak üzere 3’e ayrılmıştır. EPC’nin geleneksel barkod sisteminden farkı, onun doğrudan görüş olmaksızın okunabilmesi ve ürün tâkibinin SKU düzeyi yerine tek bir adet olarak yapılabilmesidir.

Active Rfid Tag

Aktif Etiketler, okuyucu ile iletişim kurmak ve mikroçipinin çalışması için gereksinim duyduğu gücü pilden sağlayan bir RFID etiketidir. Aktif Etiketler çok uzun mesafelerde çalışabilirler. (100+ feet). Mâliyetleri yüksektir, genel olarak yüksek değerli ürünlerin izlenmesi ve tanımlanmasında kullanılırlar.

Pasif Rfid Tag

Pil kullanmayan RFID etiketidir. Pasif etiketler gereksinim duyduğu gücü okuyucudan sağlarlar. Okuyucu anteni sâyesinde düşük güçlü radyo sinyalini iletir. Etiket ise kendi anteni sâyesinde bu sinyali alır ve çipinin çalışması için gereksinim duyduğu gücü edinir. Etiket, sinyalden elde edilen enerjiyi kullanarak, okuyucu ile transfer edilen bilgiyi doğrulayarak işlevini yerine getirir. Sonuç olarak, pasif etiketler, iletişimi aktif etiketlere oranla kısa mesafeler için sağlayabilir ve mâliyetleri de aktif etiketlere oranla daha düşüktür. Düşük değerli malzemelerin tâkibini yapmak için daha uygundur.

Mutiple Tag

RFID sistemlerinde aynı anda birden fazla etiketi okuyabilmektir. Çoklu olarak okuma ve yazma işlemi RFID özelliği olan anti-collision özelliği sâyesinde olanaklıdır.

Read Only Tag

İçerdiği bilgi değiştirilemez olan etiketlerdir. Okunabilen-yazılabilen çiplere oranla daha ucuzdurlar.

Read-Write Tag

Hem okunabilen hem de defalarca yazılabilen RFID çiplere sahip etiketlerdir. Okunabilen-yazılabilen etiketler, dağıtım çevrimi boyunca değişik noktalarda bilgiyi kabul eder. Bu, satış anında da geçerli olabilir. Salt okunabilen etiketlere göre pahalıdırlar ama daha esnektirler.

Worm Chip

Bir kez yazılabilen ve daha sonra salt okunabilen çiplerdir.
